簡介

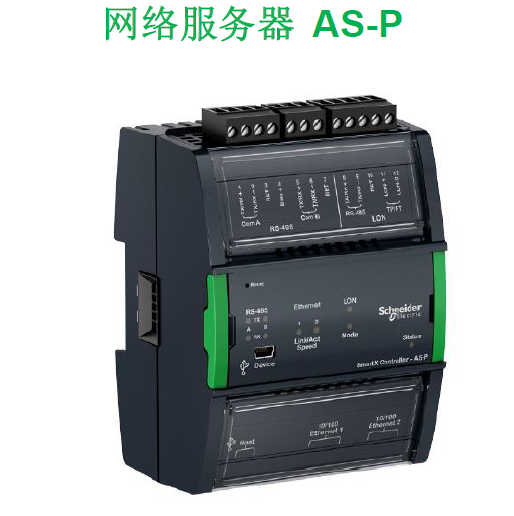

SmartStruxure(SXW)的AS-P樓宇服務器是系統的核心,同時也體現了系統的關鍵功能,例如邏輯控制,趨勢記錄,報警管理等。AS-P樓宇服務器軟件預裝在施耐德電氣提供的硬件設備上,能夠支持?jǐn)?shù)據通訊功能并且通過現場總線與I/O模塊連接。分布式的網絡架構確保了單個樓宇服務器發生故障時對系統的影響不會很大,并且通過工作站和網絡工作站提供了一個功能齊全的用戶界面。
特點
AS-P樓宇服務器是一個擁有非常強大功能的設備,它可以充當獨立的SXW服務器,還可以控制I/O模塊,監控和管理現場總線設備。在小型項目中,嵌入式的AS-P樓宇服務器充當了一個獨立的SXW服務器,與I / O模塊一并安裝在一個小型底座上。在中型和大型項目中,多個AS-P樓宇服務器通過TCP/IP協議通訊,共同實現所需的功能。通訊中心由于擁有向上和向下的通訊能力,AS-P樓宇服務器可以向操作者或整個站點內的其他的服務器直接發送數據。AS-P樓宇服務器可以運行多個控制程序,管理本地的I/O點,報警和用戶,處理調度并記錄,以及使用各式各樣的協議進行通訊。正因?yàn)槿绱?,大部分的系統功能部件都是獨立運行的,即使在通訊失敗或單個的服務器或設備脫機的情況下,也可以作為一個整體繼續運行。
多種連接選項
AS-P樓宇服務器具有很多端口,這使得它可以與許多不同的協議,設備以及服務器進行通訊。
AS-P樓宇服務器具有以下端口類型:兩個10/100以太網端口,兩個RS-485端口,一個內置的I/O總線端口, 一個Lonworks TP/FT端口,一個USB主機端口,一個USB設備端口,USB設備接口允許客戶進行系統升級,并且使用設備管理員與樓宇服務器進行通訊。兩個以太網端口與內置的以太網交換機連接。一個端口需要與現場網絡連接。另一個端口可以用來連接單獨的工作站或網絡工作站,Modbus TCP單元或一個BACnet/IP設備,但不可以用來連接另一個SmartStruxure服務器設備。
工作站/網絡工作站界面
無論用戶使用哪一臺SXW服務器進行登錄,所有客戶端的用戶所得到的體驗的都是相同的。用戶可以在一臺樓宇服務器上直接登錄,就可以對樓宇服務器和與它相連接的I/O模塊以及現場總線設備,進行設定、調試、管理和監控。更多信息參見工作站和網絡工作站數據手冊。
支持開放的樓宇協議
支持開放性的協議是SXW樓宇管理系統的一個基礎。樓宇服務器能與三種樓宇標準協議進行自由通訊,包括:BACnet、LonWorks和Modbus。自帶支持BACnet協議樓宇服務器可直接與BACnet/IP和BACnet MS/TP協議的網絡進行自由通訊。為了符合ASHRAE 135-2004標準,AS樓宇服務器遵循最高端的BACnet設備配置的BACnet樓宇控制器(B-BC)。這個功能能夠?qū)κ┠偷码姎夂推渌膹S(chǎng)商的BACnet設備進行全方位的訪問??梢栽贐ACnet國際主頁上查看BTL系列軟件版本中的最新的BTL產品目錄。AS-P也可以作為一個BACnet廣播管理設備(BBMD),用來幫助跨越多個IP網絡的BACnet系統。
Automation Server系列硬件產品包括樓宇服務器、電源模塊以及一系列的輸入輸出模塊。
AS-P樓宇服務器支持?jǐn)?shù)據通訊功能并且通過現場總線與I/O模塊連接??梢猿洚?dāng)獨立的SXW服務器,還可以控制I/O模塊,監控和管理現場總線設備。在小型項目中,嵌入式的AS-P樓宇服務器充當了一個獨立的SXW服務器。直接支持BACnet、LonWorks和Mudbus的兼容性設計,更好的體現了系統的開放性。
AS-B樓宇服務器板載電源和I/O控制點。它可以充當獨立的SXW服務器,也可以運用其板載的I/O及現場總線設備實現監控和管理。在小型項目中,嵌入式的AS-B網絡服務器充當了一個獨立的SXW服務器,板載I/O一并安裝在一個小型底座上。在中型和大型項目中,多個AS-B網絡服務器通過TCP/IP協議通訊,共同實現所需的功能。輸入輸出模塊系統共設計了10種不同功能的輸入輸出模塊,模塊化和可擴展的設計,方便的導軌安裝,并且支持熱交換和熱插拔,滿足不同用戶的需要。
電源模塊:電源模塊的設計滿足了SXW樓宇管理系統對電源的特殊要求,為樓宇服務器及與其連接的I/O模塊供電。
Automation Server系列硬件產品
樓宇服務器AS-P自帶支持LonWorks協議AS-P樓宇服務器擁有內置的集成LonWorks協議功能的FTT-10端口,用于對施耐德電氣LonWorks現場控制器或第三方LonWorks設備進行訪問。LonWorks網絡可以進行調試,綁定,以及通過使用AS-P樓宇服務器內置的LonWorks協議網絡管理器進行配置,不必使用第三方的工具。協議分析器與大的調試和網絡質量監控功能可以使用第三方軟件來實現,而不需要額外的硬件。一個具有強大調試和網絡質量監測功能特點的協議分析器也同樣被包含在內。為讓使用更加簡便,LNS設備支持插件。這樣更易于施耐德電氣或其他供應商從事工程項目或者維護LonWorks設備。對于怎樣使用LNS設備插件,是有一定局限性的。自帶支持Modbus協議AS-P樓宇服務器自帶集成Modbus協議的RS-485主從配置,以及TCP客戶端和服務器。這就可以通過Modbus協議進行通訊后,對施耐德電氣的產品,例如,電表、UPS、斷路器以及照明控制設備,可以進行完整地訪問。
支持網絡服務
AS-P樓宇服務器支持基于開放標準的網絡服務協議,例如SOAP和REST,以便消耗SmartStruxure解決方案上的數據。使用從網絡導入的第三方數據(如溫度預測、能量消耗)來確定網站模式,時間表和編程。
支持EcoStruxure網絡服務
樓宇服務器自帶支持EcoStruxure網絡服務,這是施耐德電氣的網絡服務標準。Ecostruxure網絡服務之間的兼容系統提供額外的功能,無論是在施耐德電氣或其他授權系統。這些功能包括系統目錄瀏覽,參數讀寫,報警的接受和確認,與歷史趨勢記錄的數據。Ecostruxure網絡服務是安全的,它要求使用用戶名和密碼來登錄系統。樓宇服務器具備獨特的優越性,AS-P樓宇服務器同時提供了腳本和功能模塊編程的選項。這種靈活性為確保應用程序選擇最佳的編程方式提供保障。
可擴展的自定義配置
AS-P樓宇服務器和它的I/O模塊的設計可以滿足不同的安裝需求。從配置的角度看,每個AS-P樓宇服務器可以控制多達464個的I/O點。由于供電和通訊都在同一根總線上進行,多個模塊可以通過內置接線端,在不使用工具的情況下實現一步式的硬插拔連接。
兩種編程選項
樓宇服務器具備獨特的優越性,AS-P樓宇服務器同時提供了腳本和功能模塊編程的選項。這種靈活性為確保應用程序選擇最佳的編程方式提供保障。
4GB的數據和備份內存空間
樓宇服務器擁有4GB的內存容量。這意味著2GB的容量用于應用程序和歷史數據的存儲,2GB容量用于存儲備份。這確保了所有的數據都避免受到損壞,丟失,或無意修改的危險。用戶也可以將AS-P樓宇服務器的數據通過PC機或網絡的存儲空間備份或者還原。通過ES企業服務器,用戶可以執行與網絡存儲相關的AS-P樓宇服務器的預訂備份,實現更高程度上的保護。
IT (信息技術)上的友好
樓宇服務器使用網絡標準協議進行通訊,例如DHCP協議,和HTTP協議。這簡化了安裝和管理并且實現了通訊加密。
支持的協議
IP訪問(IPv6優先)
TCP 通訊
DHCP和DNS的快速部署和尋址
HTTP / HTTPS互聯網接入(通過防火墻),可實現遠程監控控制
NTP(網絡時間協議)的整個系統的時間同步
可通過STMP發送郵件消息
獲專利的兩段式設計
每個模塊都可以與它的底座分離,這實現了布線優先于電子模塊的安裝。專利的上鎖機制也對模塊從底座分離起關鍵作用。所有關鍵部件都有保護罩,即使產生自然對流冷卻也不會受到影響。自動尋址的功能免去了設置DIP開關和使用調試按鈕的必要。與樓宇服務器模塊連接的每個模塊可以自動獲取它在鏈路的順序,并且會相應地分配順序,這顯著地減少了管理和維護的時間。簡單的DIN導軌安裝
對于面板安裝,軌道固定扣件很容易對齊上鎖位置。軌道固定扣件擁有的快速取下的特征,這使得將設備從導軌上的移除變得很容易。
